Reverse Engineering mit 3D-Scan – automatisiert durch Scangineering

Konventionelle Reverse-Engineering-Ansätze enden häufig bei der Erzeugung von Punktwolken oder Polygonnetzen. Die Erstellung parametrischer CAD-Modelle erfordert dort meist manuelle Arbeitsschritte und Fachpersonal.

Scangineering unterstützt standardisierte Datenformate wie Step, IGES und IFC sowie API-Schnittstellen zu gängigen Branchenlösungen wie Siemens NX, CATIA oder SolidWorks. Dieser offene Ansatz gewährleistet maximale Kompatibilität und Interoperabilität innerhalb bestehender Systemlandschaften.

Das Ergebnis ist eine durchgängige, digital vernetzte Prozesskette mit höherem Automatisierungsgrad, erhöhter Datenkonsistenz und reduzierten Entwicklungszeiten im Vergleich zu marktüblichen Tools.

Technologische Neuerungen und Verbesserungen

Der gesamte Workflow von Scangineering ist modular aufgebaut und lässt sich auf unterschiedlichste Anwendungsfälle anpassen – von einzelnen Bauteilen bis hin zu ganzen Industrieumgebungen. Die Softwarearchitektur erlaubt die Integration kundenspezifischer Algorithmen und eine zentrale Steuerung aller Parameter über ein einheitliches Framework.

Darüber hinaus ist Scangineering quelloffen konzipiert und unterstützt standardisierte Datenformate sowie API-Schnittstellen zu gängigen Branchenlösungen wie Revit, ArchiCAD oder SolidWorks. Dieser offene Ansatz gewährleistet maximale Kompatibilität und Interoperabilität innerhalb bestehender Systemlandschaften.

Eine weitere Innovation liegt im Einsatz hybrider KI-Methoden: Scangineering kombiniert bewährte geometrische Verfahren mit modernen KI-Algorithmen (z. B. Convolutional Neural Networks und Transformer-Modelle). Diese Kombination ermöglicht eine präzise Erkennung komplexer Strukturen in großen Punktwolken – schneller, robuster und zuverlässiger als rein manuelle oder rein geometrische Prozesse.

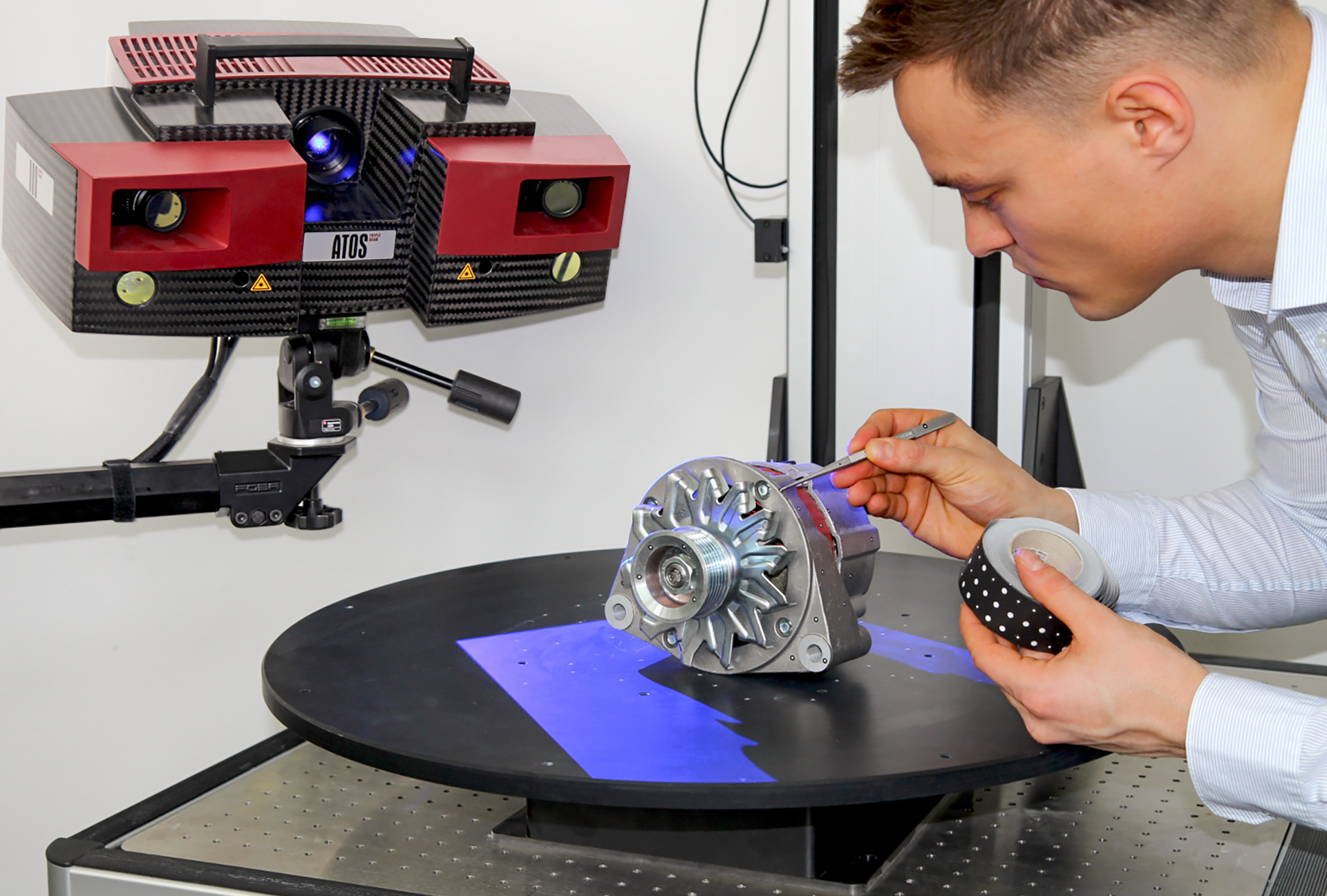

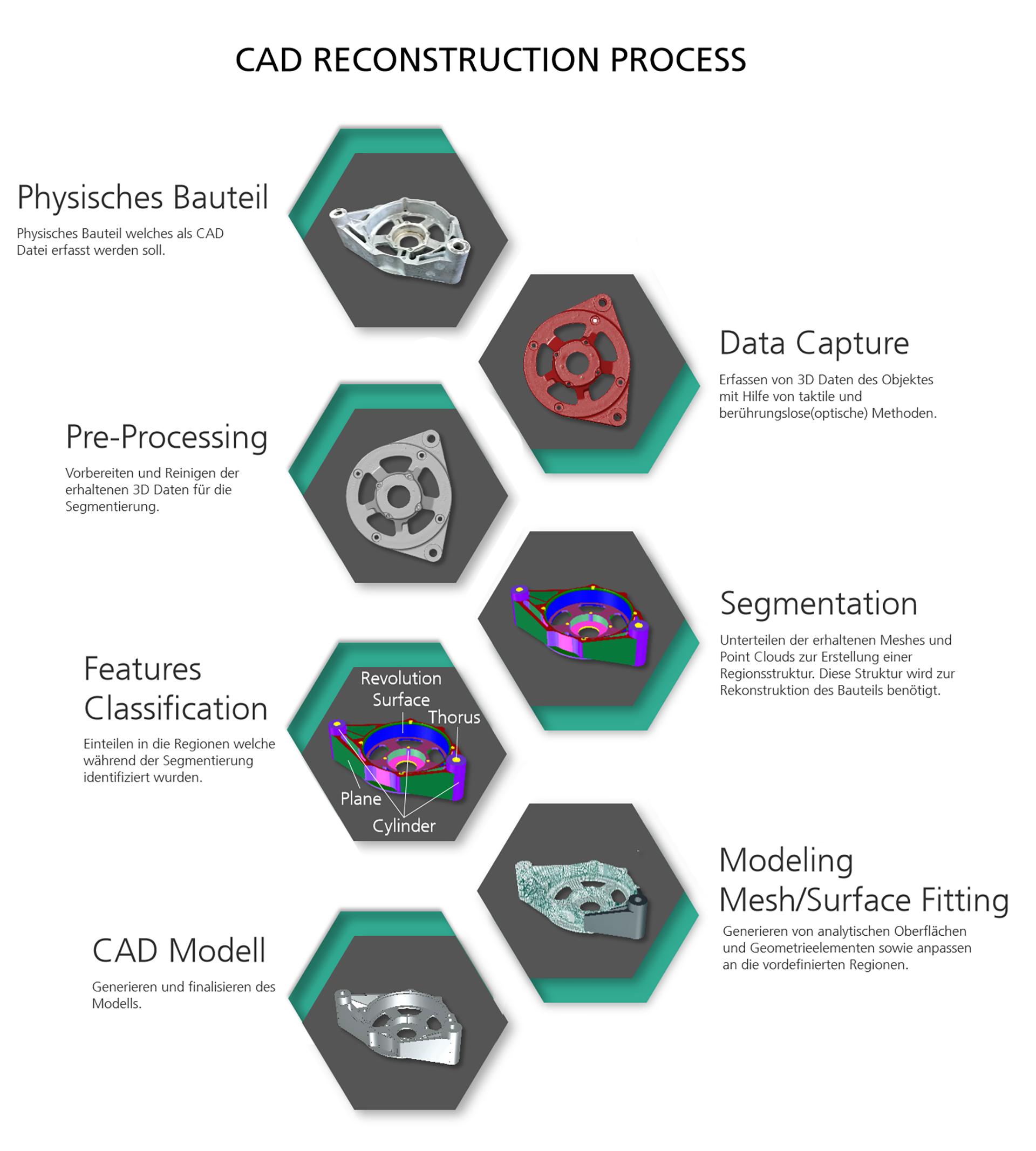

1. Datenerfassung: Ein 3D-Scanner erfasst das physische Objekt und erzeugt eine detaillierte Punktwolke. Gegebenenfalls werden Kameras eingesetzt, um Oberflächeninformation über Bilder aufzunehmen.
2. Vorverarbeitung: Die Punktwolke wird bereinigt. Dabei werden Fehlerpunkte und Rauschen gefiltert, überlappende Scans vereinigt und die Datenmenge optimiert.

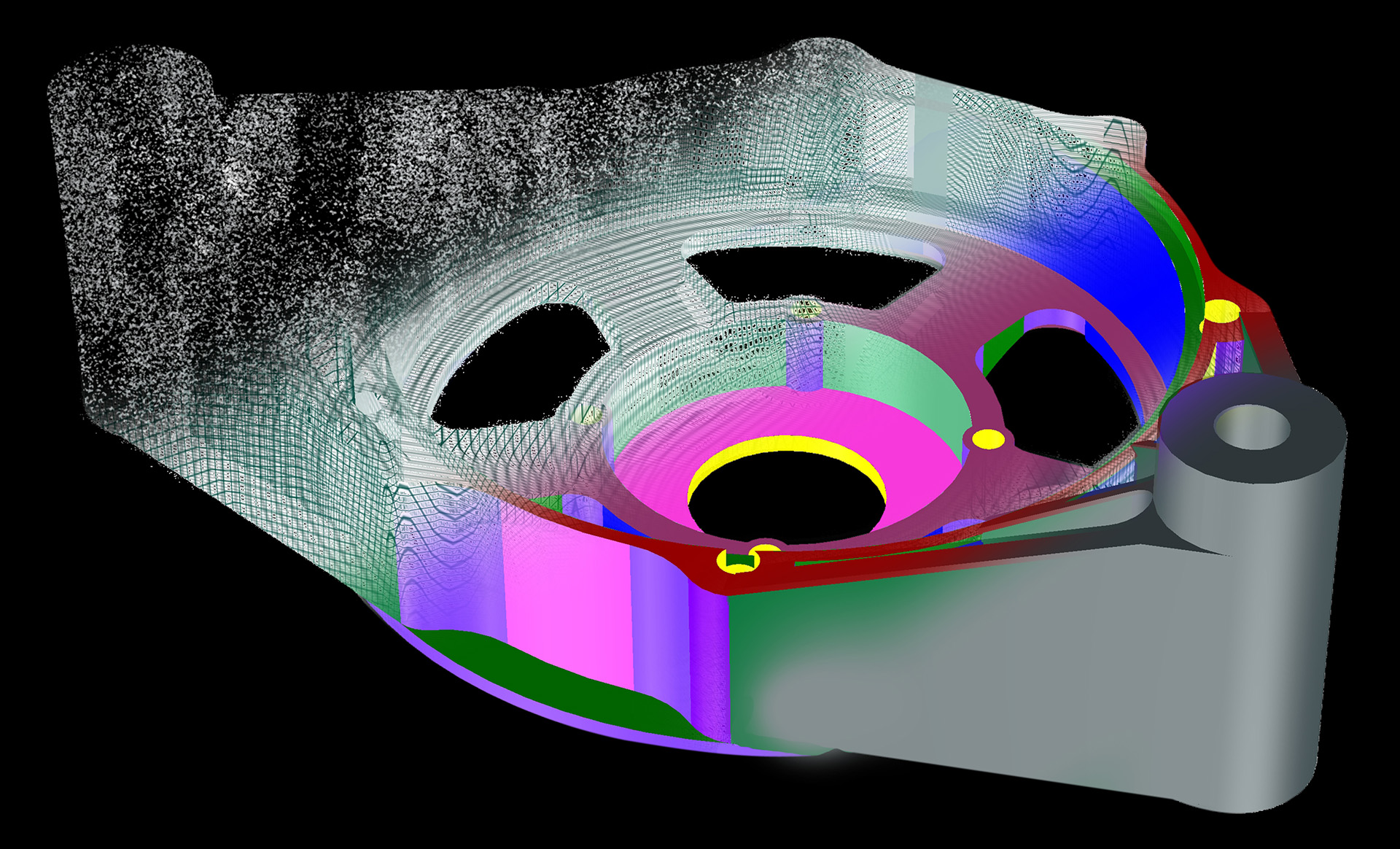

3. Segmentierung: Die bereinigte Punktwolke wird basierend auf geometrischen Merkmalen in Teilabschnitte unterteilt. Hierbei identifiziert das System z. B. planare Flächen, Bohrungen oder komplexe Strukturen. Es werden sowohl regel- als auch KI-basierte Verfahren eingesetzt. Um zusätzlich Objekte und Artefakte aus 2D-Bilddaten zu segmentieren, werden klassische Computer Vision-Technologien angewendet.
4. Klassifizierung: Jedes Segment wird analysiert und als CAD-Feature oder komplexes Objekt klassifiziert (z. B. Kugelfläche, Zylinderbohrung, Freiformfläche). Dabei erkennen die Algorithmen die zugrundeliegenden Konstruktionselemente in der Punktwolke.
5. Rekonstruktion: Die erkannten Features werden in ein parametrisches CAD-Modell überführt. Die Software generiert unter Berücksichtigung der ursprünglichen Geometrie einen voll editierbaren 3D-Körper. Die erfassten 2D-Daten werden mit Mapping-Verfahren in die 3D-Szene integriert.
6. Ausgabe und Datenintegration: Das finale Modell kann in gängige CAE-Software exportiert werden. So lassen sich zum Beispiel ein adaptiver Reparaturprozess anschließen oder die Ist-Daten im Digitalen Zwilling weiterverarbeiten. Im gesamten Prozess unterstützen KI-gestützte Algorithmen die Automatisierung und erhöhen Robustheit und Geschwindigkeit der Segmentierung und Modellierung. Erzeugte Daten können mit gängigen Methoden in existierende IT-Infrastrukturen und Datenökosysteme gespielt werden.
